芯式過濾器
單芯衛生級液體過濾器
型號：JTGDX
品牌：JHENTEN
無任何清洗死角過濾器
JTGDX單芯衛生級液體過濾器是一款小流量的高端衛生級過濾器
JTGDX單芯衛生級液體過濾器具有良好的表面和最大的耐腐蝕能力，以達到防止細菌污染的質量標準，衛生級過濾器套筒獨特的結構，使每一個套筒的內外表面均沒有死角、符合“GMP”規范要求，可完全拆洗，操作方便。
產品特色
超高的拋光等級，內壁采用達到0.3μm，外壁達到0.4μm，絕對衛生級拋光
采用強力快裝，最高壓力可達0.6MPa、1.0MPa
排氣閥和排液閥：螺紋套和寶塔接頭脫離，在放氣和排液時，所接軟管不會再隨著轉動
過濾器的支腳采用加強螺紋，不易滑牙，更為耐用；在支腳底部安裝調節螺母，可進行過濾器的高度調節，方便使用。
典型的應用
醫藥行業：各種抗菌素等藥液的前置過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
石油工業：油田注水過濾
電子工業：高純水前置過濾
化學工業：各種有機溶劑、酸、堿液的過濾
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁 0.3μm，外壁 0.4μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
滅菌 | 在線或蒸汽滅菌：121℃/30min |
材料
過濾器殼體 | 304、316L |
排氣、液閥 | 304、316L |
快裝 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 快裝 |
進出口N1、N2 | 快裝 |
壓力表N3(選配) | 1.5”卡接 |
排氣閥N4(選配) | Φ6螺紋 |
排液閥N5(選配) | Φ6螺紋 |
濾芯接頭形式 | 222型、226型 |

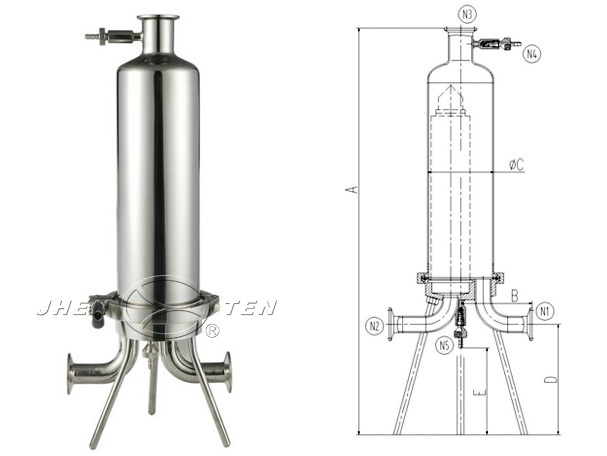

產品結構
| 尺寸參數表 | 1芯 | |||
| 5” | 10” | 20” | 30” | |
| A：總高（不含壓力表） | 490 | 615 | 865 | 1115 |
| B：進口中心距 | 110 | |||
| C：直徑 | Φ101.6 | |||
| D：進口N1、N2離地高度 | 170 | |||
| 進出口N1、N2尺寸 | 1” | |||
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
| ［濾芯數量］ | ［濾芯型號］ | ［濾芯接頭］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
| JTGDX | 1R | 20 | S | 4 | K | E |
| 1R=1芯 | 5=5”濾芯 | S=226型 | 4= 304 | K=快裝 | E=三元乙丙橡膠 | |
| 10=10”濾芯 | T=222型 | 6= 316L | P=聚四氟乙烯 | |||
| 20=20”濾芯 | V=氟橡膠 | |||||
| 30=30”濾芯 | S=硅橡膠 |
